硬齿面减速机

混凝土搅拌站斜皮带驱动系统

一、产品简介

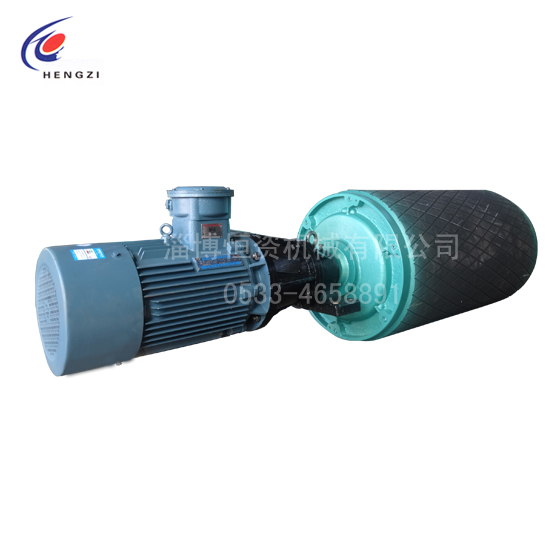

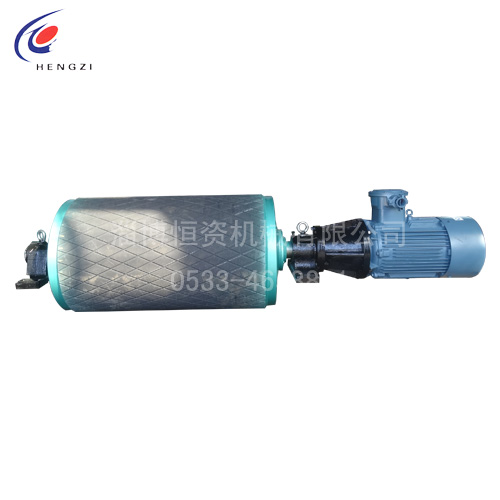

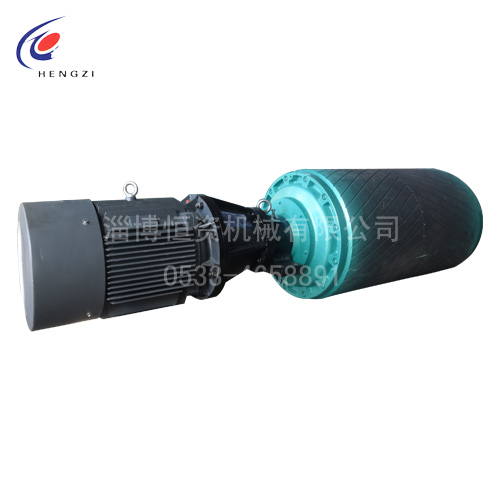

皮带输送机械驱动系统是由传送滚筒、ZGY悬挂式齿轮减速机、扭力臂、皮带轮及电机组成，其动力由电动机通过皮带轮传递给减速机，减速机在通过空心轴传递给传动滚筒，并通过扭力臂固定减速机，可配置防倒装置，该系统具有安装、使用维护等特点。

二、适用范围

1、广泛应用在混凝土搅拌站、农业、商业、邮电业、食品工业、烟草工业、汽车工业、水泥工业、采矿业、的皮带输送系统。

2、功率适用于15kW—45kW 带速适用于1.4—2.5m/s

三、型号表示方法

四、常用ZGY悬挂式齿轮减速机型号技术参数：

五、ZGY悬挂式齿轮减速机所配用传动滚筒主要安装尺寸表

注：① 滚筒为钢板焊接结构，分光面和胶面两种。胶面又分为铸胶和包胶两种。

②许用扭矩：光面按µ=0.2，α=180°；胶面按µ=0.4，α=180°考虑。

③ZGY悬挂式齿轮减速机外形安装尺寸见该产品样本。

六、使用及维护

1、开机前必须将减速机加入N150或N220中极压工业齿轮油，注油至减速机示油器中间位置。

2、减速机初次运行3个月后，需要更换润滑油，注意必须将机内杂物冲净后，方可加入新油。

3、减速机空心轴端与传动滚筒轴端必须用端盖压板及放松螺丝紧固。

4、减速机皮带轮与电机皮带轮安装时必须保证平行。皮带的松紧度要适中，皮带运行空间建议安装防护罩。
